電容放電電路

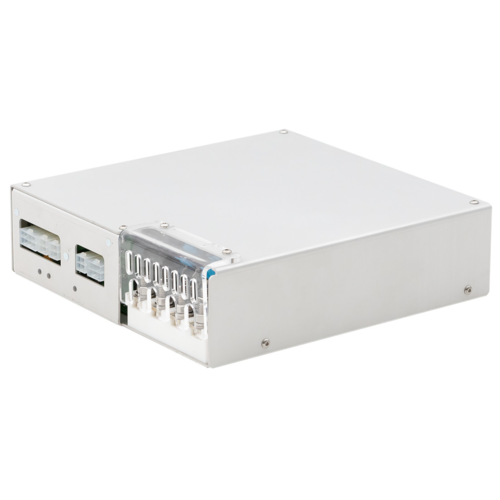

NBU-1012 電容放電電路旨在簡化固態雷射系統的開發。此模組利用外部電容組儲存的能量，在閃光燈上形成準矩形脈衝。它還在脈衝間隔期間提供持續電流。 NBU-1012 預設支援串聯觸發和外部觸發。

閃光燈的工作頻率和脈衝持續時間可以透過外部控制設備發送至相應引腳的 +5 V TTL 訊號進行調整。

此模組包含一個 IGBT 及其驅動電路、保護電路、持續電流和觸發電路、放電電阻以及控制電子元件。此外，它還包含一個用於主動冷卻的風扇。

特性
類型 – IGBT，自由放電

閃光燈電壓 – 最高 1300 V

閃光燈電流 – 最高 1000 A

脈衝寬度 – 50 μs 至 100 ms

最大平均功率 – 2 kW

---
